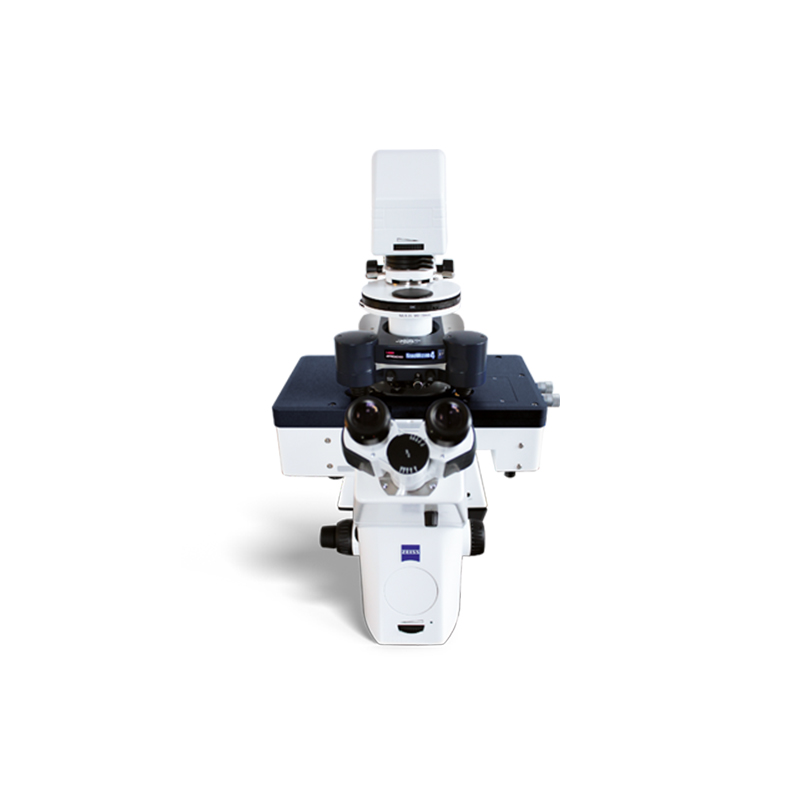

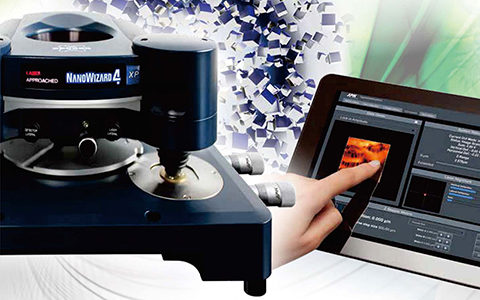

生物科學原子力顯微鏡 NanoWizard® 4 XP BioScience

更高性能與更高靈活性的理想結合

NanoWizard® 4 XP生物型原子力顯微鏡在一個係統中可提供原子分辨率，高達150行/秒的快速掃描以及100µm大掃描範圍。設備適用於從單分子到活細胞和組織的樣品的長期實驗，具有優異的機械和熱穩定性。

更高性能 - 每秒150行掃描速度，100µm掃描範圍

理解生物係統的複雜性：通過精確控製溫度、PH值和液體/氣體交換觸發事件。觀察對刺激物的反應和樣品的動態變化。

更高分辨率 - 定量成像

生物樣品的結構分析和納米力學表征。精準研究分子機製、生物化學相互作用和細胞力學。

更高靈活性 - 與先進光學顯微鏡整合

與FRET、TIRF、FLIM、FCS、epifluorescence、共聚焦激光掃描和STED顯微鏡等技術同時進行相關的測量。

更多功能

NanoWizard 4 XP生物型原子力顯微鏡係統配備了一係列新功能，包括：

·PeakForce Tapping® 技術，輕鬆實現成像。

·Fast Scanning 快速掃描選項，可達每秒150行。

·NestedScanner嵌套掃描技術，實現超高速成像。分辨率和穩定性出眾，可成像垂直方向高達16.5微米的表麵結構。

·新的Tiling Functionality拚接功能，可自動大樣品區域成像。

·V7軟件，擁有基於工作流程的用戶界麵。

·DirectOverlay™ 2 軟件，用於先進的熒光顯微鏡平台，進行數據集成和關聯。

·Vortis™ 2 控製器，實現高速信號處理和低噪音水平。

·高靈活性和可升級性,擁有廣泛的模式和配件。

利用新的Tiling功能對大樣品區域進行自動化分析

利用HybridStage™或機動精密樣品台可以直接進入一個大的樣品區，自動地、機動地移動到選定的位置、網格和製圖區域。

從DirectOverlay 2光學校準開始，然後選擇一個區域進行光學拚接，大小可達數毫米。

精確運動的馬達會自動將整個樣品帶入視野，很容易選擇區域和特征進行進一步研究。一次點擊就可以從一個點導航到另一個點，或者利用MultiScan實驗在選定的點上自動進行一係列的測量。

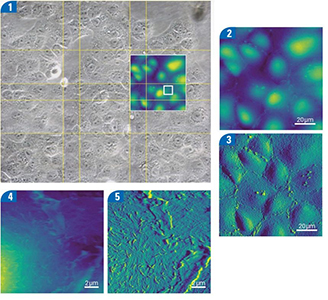

在37°C的PetriDishHeater™中，細胞培養液中的活體Vero細胞圖。

630 µm×450 µm區域的5×6相襯圖像的光學拚接。使用PeakForce Tapping對選定區域進行AFM形貌掃描

與光學顯微鏡的卓越集成，提供真正的關聯顯微學

NanoWizard 4 XP具有獨特的針尖掃描技術和快速成像能力，是利用AFM和超分辨率顯微鏡之間協同作用的理想選擇。

NanoWizard 4 XP兼容多種光學平台，如蔡司（PALM/STORM，SIM）、徠卡（STED）、PicoQuant（STED）、尼康（SIM，STORM）和阿貝羅（STED）的平台。

AFM掃描器的980nm激光允許同時使用光學顯微鏡和聚焦穩定係統，這對長期實驗至關重要，並避免了與熒光或光譜測量的衝突。

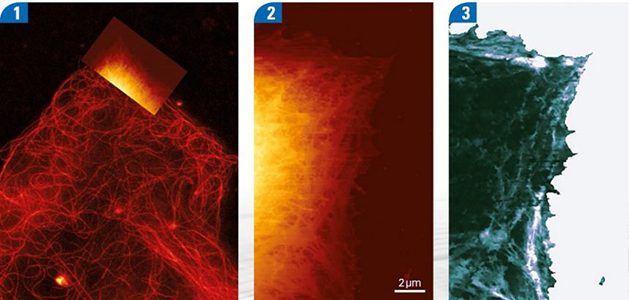

A549活細胞在37℃培養基中STED和AFM成像。

[1] 用矽羅丹明標記的微管的STED與AFM形貌圖疊加。

[2] 在240pN成像力下的AFM QI形貌圖像（高度範圍3.5μm）。

[3] 相應的QI楊氏模量圖像（z範圍100kPa）。

分子、細胞和組織的傑出定量數據

先進的QI™以真實的力曲線為基礎，為從單分子到活細胞的應用提供了令人震驚的速度和分辨率。定量數據可以精確快速地分析力學或生物化學的相互作用，例如結合點的定位，直接疊加熒光標記和分子識別成像的三維形貌。先進的批處理選項包括用於模量擬合的多種模型，並可通過接觸點成像（CPI）揭示零力時的表麵形貌。

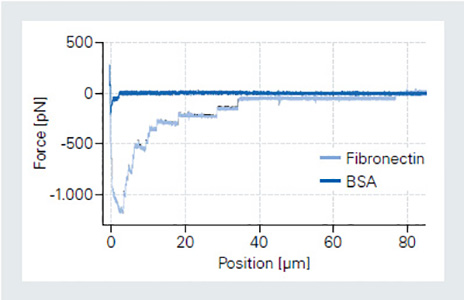

使用CellHesion模塊進行的單細胞力譜測量，Z範圍增加到100微米，顯示了單個A549細胞從纖連蛋白（FN）和牛血清白蛋白（BSA）塗層培養皿中的分離力曲線。

全麵的材料性質分析 - 力學、 電學、 熱學性質

NanoWizard® 4 XP NanoScience AFM擁有多種工作模式與附件的支持，工作模式與附件有著易於操作的設計，可滿足研究人員個性化的需求

·導電原子力顯微鏡(CAFM)

·開爾文探針原子力顯微鏡(KPMAFM)

·電化學(EC)與掃描電化學(SECM)

·掃描隧道電流顯微鏡(STM)

·基於QI™模式的掃描熱原子力顯微鏡(SThM)

·壓電力響應顯微鏡(PFM)

·靜電力顯微鏡( EFM )

·磁力顯微鏡(MFM)

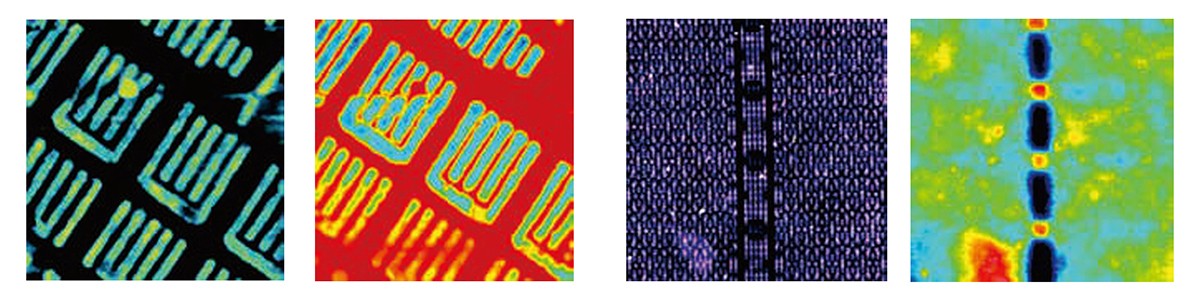

左一、二：導電原子力顯微鏡成像（CAFM-QI模式）。右一、二：開爾文探針原子力顯微鏡成像（one-pass模式）

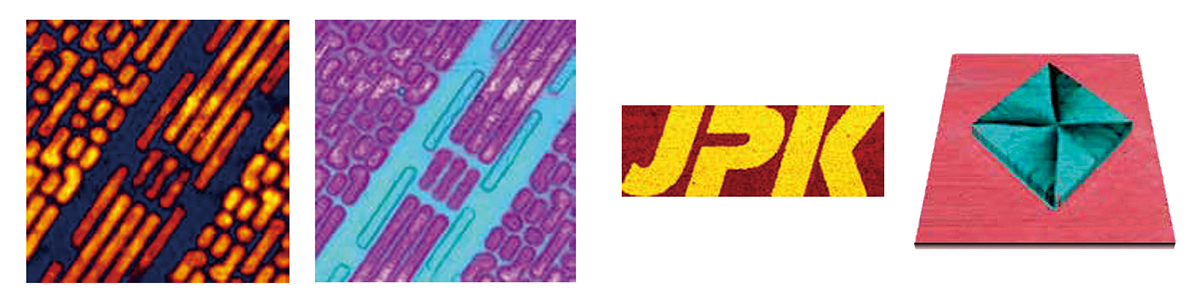

左一、二：靜電力顯微鏡成像（one-pass模式）。右二：壓電力響應顯微鏡成像（PFM）右一：磁力顯微鏡（MFM）。

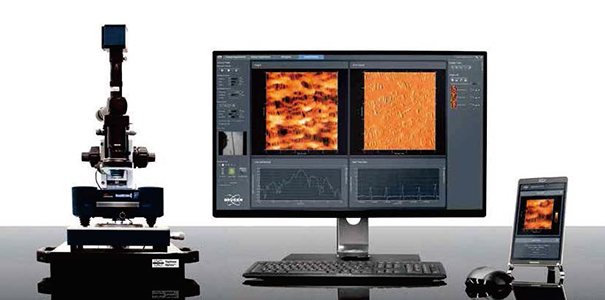

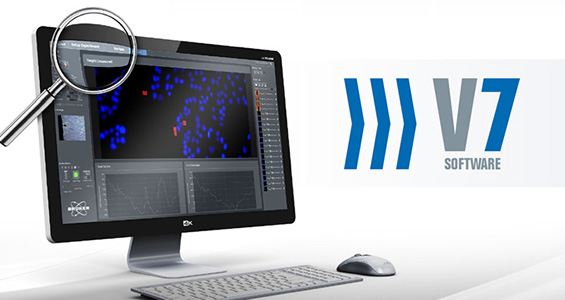

全新基於工作流的用戶界麵，重新定義用戶友好性

新的V7軟件界麵可以指導用戶通過工作流程直觀地設置實驗，即使沒有AFM經驗的用戶也能簡單、自信地進行高質量的數據采集。每個設置和操作界麵作為優化的桌麵，一鍵將所有重要信息聚焦。

·屏幕上文本幫助顯示

·Aligment和Setup的狀態反饋

·高效的基於任務的實驗選擇

·快速訪問收藏和近期使用的實驗設置

·一鍵探針校準

·關鍵數據的即時預覽

·針對多用戶平台的用戶管理。

生物型原子力顯微鏡NanoWizard 4 XP應用展示

Bruker的生物原子力顯微鏡使得生命科學和生物物理學領域的研究人員能夠在細胞力學和黏附、力學生物學、細胞間和細胞表麵相互作用、細胞動力學以及細胞形態學等領域進行深入研究。

以下是這些應用的一些圖像展示：

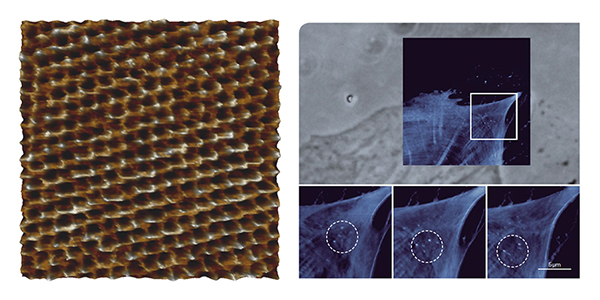

左：緩存液中使用倒置光學顯微鏡上的XY閉環測量，觀察雲母的原子晶格

右：活的成纖維細胞在絲狀偽足形成過程中，細胞骨架肌動蛋白以橫向弧與輻射狀纖維的形式重組(上圖)。連續拍攝的相位成像(單幅成像時間15秒)允許識別單人的動態事件，如囊泡的形成或者貨物分子的轉移(下圖) 。

樣品由柏林洪堡大學的A.Hermann教授提供。

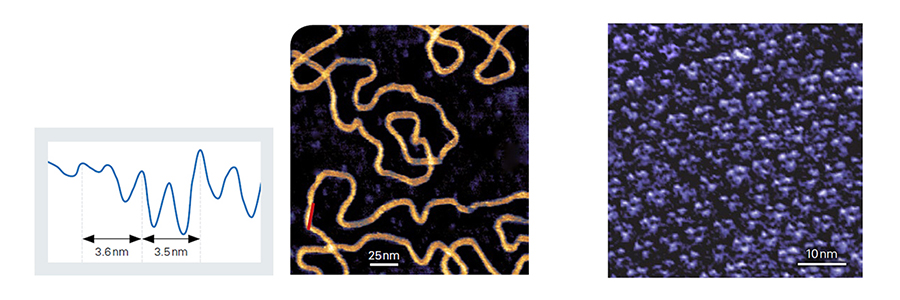

左：單個DNA分子在雲母表麵的液下成像(高度範圍: 2.6 nm)。DNA大溝的形貌特征隨處可見，插圖展示了紅線處的界麵圖，螺旋重複周期分別為3.5nm與3.6nm

右：細菌視紫紅質蛋白膜在緩衝液中的AFM成像，高度範圍600nm

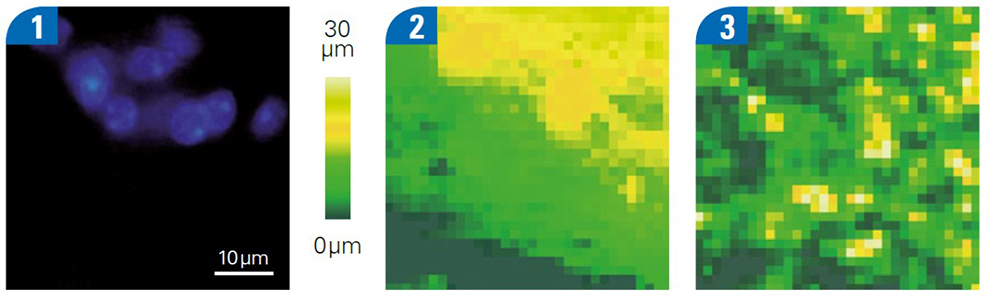

小鼠小腦組織嵌入到4%瓊脂糖中固定。

通過BioMAT工作站將63xDAPI染色的正置熒光顯微鏡成像與AFM力曲線陣列高度圖(高度範圍30 μm)或相關楊氏模量分布(模量範圍5kPa)疊加在一起，采用全新開發的高度自動補償係統，克服了組織樣本形貌起伏較大的問題。

樣品由德國德累斯頓工業大學的Jochen Guck教授與Elke Ulbricht博士提供。
