原子力顯微鏡探針(AFM探針)，是原子力顯微鏡（AFM）設備非常重要的配件耗材之一。我司提供的布魯克AFM探針具有多種款式和型號，能夠滿足多種應用領域中的原子力顯微鏡（AFM）解決方案。

在實驗中，用戶所得到的數據通常取決於探針的質量和探針的重複性。布魯克的探針具有嚴格的納米加工控製和質量測試，具備AFM領域的專業背景，不僅能夠為當前的應用提供測試結果，同時也能為將來的研究提供參考數據。

目前，布魯克原子力顯微鏡（AFM）已被廣泛應用於生命科學、材料科學、半導體、電化學等領域的納米技術研發，應用廣泛，因此所配套的探針種類也在不斷增加，為了幫助客戶能夠便捷的選擇出適合測量需求的探針型號，可通過以下的探針選型指南來更快速的找到更適合的探針類型。

原子力顯微鏡探針(AFM探針)常用型號一覽

材料樣品
		大氣環境	液下環境
智能成像	高分辨	SCANASYST-AIR SCANASYST-AIR-HPI	SCANASYST-FLUID+ SNL-10
	一般成像	DNP-10	SCANASYST-FLUID DNP-10
輕敲模式	較軟樣品/相位成像	OLTESPA-R3 , RFESPA-75	SNL-10 , DNP-10
	一般樣品	TESPA-V2 , RTESPA-300	SNL-10 , DNP-10
	快速掃描	FASTSCAN-A	FASTSCAN-B，FASTSCAN-C
接觸模式	一般成像	SNL-10 ,DNP-10 , MLCT	SNL-10 ,DNP-10 , MLCT
	摩擦力顯微鏡	ORC8-10, SNL-10， DNP-10	ORC8-10, SNL-10， DNP-10

電磁學測量
靜電力顯微鏡	MESP-RC-V2, MESP-V2, SCM-PIT-V2
磁力顯微鏡	MESP-RC-V2, MESP-V2
表麵電勢測量	PFQNE-AL, MESP-RC-V2, MESP-V2, OSCM-PT-R3, SCM-PIT-V2
導電原子力／隧穿原子力	MESP-RC-V2 , MESP-V2, SCM-PtSi, OSCM- PT-R3, SCM-PIC-V2, SCM-PIT-V2
峰值力隧穿原子力顯微鏡	PFTUNA, MESP-RC-V2, MESP-V2, SCM-PtSi, SCM-PIT-V2
掃描電容顯微鏡	OSCM-PT-R3, SCM-PIC-V2, SCM-PIT-V2
掃描擴散電阻顯微鏡	SSRM-DIA, DDESP-V2 , DDESP-FM-V2 , OSCM-PT-R3, SCM-PtSi , SCM-PIT-V2
壓電力響應顯微鏡	DDESP-V2 , DDESP-FM-V2 , MESP-RC-V2 , MESP-V2, OSCM-PT-R3, SCM-PtSi, SCM-PIT-V2

生物樣品
生物小分子	一般成像	MLCT, DNP, DNP-S
	高分辨	SNL-10, Fastscan-D, AC40
細胞	一般成像	MLCT, DNP-10
	力學測量	MLCT, DNP-10, ScanAsyst-Fluid, PFQNM-LC
探針修飾	修飾小球	NP-O10
	修飾分子	NPG-10

力學測量
楊氏模量(E)	探針類型	彈性常數(K)
1 Mpa	SNL-10; SCANASYST-AIR	0.5N/m
1 Mpa	SAA-HPl-30	0.25N/m
5 Mpa	AD-2.8-AS ; AD-2.8-SS	2.8N/m
	RTESPA-150	5NIm
10 Mpa	RTESPA-150-30	5NIm
200 Mpa	AD-40-AS ; AD-40-SS	40N/m
	RTESPA-300	40N/m
100 Mpa	RTESPA-300-30	40N/m
1 Gpa	RTESPA-525 ; RTESPA-525-30	200N/m
10 Gpa	DNISP-HS ; PDNISP-HS	450N/m

用於高分辨成像的超尖探針
Dimension Icon	大氣環境	ScanAsyst-Air-HPI, PeakForce-HiRs-SSB
	液下環境	PeakForce-HiRs-F-B
Dimension Fastscan	大氣環境	PeakForce-HiRs-SSB*, PeakForce-HiRs-F-A
	液下環境	Fastscan-D-SS

*setpoint need to be around 100pN

探針選型指南

一、AFM探針簡介

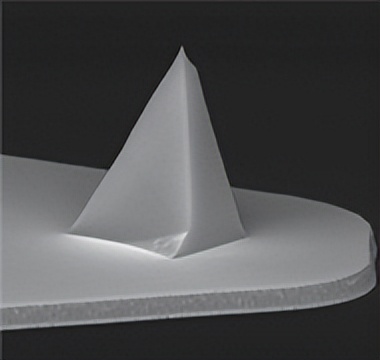

每個探針都由三部分組成：tip（針尖），cantilever（懸臂梁），substrate（基片）

大部分材料都是矽或者氮化矽。

一般懸臂梁的形狀有：矩形和三角形、Special。

1）懸臂的主要參數有：spring constant（彈性係數）、resonance frequency（共振頻率）、懸臂長度（寬度厚度等）、懸臂形狀、懸臂的鍍層、懸臂材料、懸臂梁的數目等；
2）針尖tip的主要參數有：tip radius、tip geometry、tip coating、tip height等；
3）不同的探針具體有不同的用途， 所以我們也從適合的樣品（sample）類型、適合的AFM機型（包括非Bruker品牌的afm機型）、適合的工作模式（work mode）、適合的應用（application）對探針做了分類，可以在探針左邊的帥選欄裏進行相應的篩選和查詢。

二、如何挑選AFM探針：

1）確認待測物
如：高分子、無機物、細胞........
2）確認AFM應用模式
形貌、電性、液下成像、力曲線............
3）確認掃描的精度
挑選合適探針針尖1nm、2nm、7nm、10nm........?
4）確認共振頻率和彈性係數
取決於掃描速度、工作模式、待測物軟硬度等信息

注：目前網站中所展示的是較為常見的探針係列及型號，除此以外的一些 bruker（布魯克）探針型號，如：PFQNM-LC 、PEAKFORCE SECM 等，未在網站上進行展示，如需提供報價或者具體參數，請與我公司聯係，聯係方式可見上方“聯係我們”。

三、以下是針對大部分探針係列的簡要說明：

關於不同係列探針後麵的 A，AW，W；-HM，-HR，-LM 等標識的說明，具體如下：

1）AD 係列探針，金剛石鍍層導電矽基探針，一盒 5 根。根據頻率和曲率半徑的不同，有不同的型號。

2）CDP 和 CDR 係列、EBD-CD 探針，主要用於 insight（全自動原子力顯微鏡）機型上。

3）CLFC 係列探針，tipless
• CLFC-NOBO 和 CLFC-NOMB 探針，用來做 calibration，用其自身已知的懸臂 Kref（彈性係數）值來校準未知探針懸臂的 K 值。
• 要校準的懸臂的彈性係數一般應該在 0.3Kref

4）CONTV 係列的探針
• -A 表示一盒 10 根針，且懸臂背麵有 Al 鍍層
• -AW 表示一個 wafer，大概有 300-400 根針，且懸臂背麵有 Al 鍍層
• -W 表示一個 wafer，但懸臂背麵無鍍層（no coating)
• 隻寫了 CONTV，表示一盒 10 根針，但懸臂背麵無鍍層（no coating)
• -PT 表示懸臂前麵（含 tip）有 Ptlr 鍍層，導電

5）DDESP 係列和 DDLTESP-V2、DDRFESP40 探針，導電，有導電金剛石塗層 tip

6）DNISP 係列和 PDNISP、MDNISP-HS、NICT-MAP 探針，有手工製作的天然金剛石納米壓痕 tip，都可以做納米壓痕。

7）DNP 係列探針，每個型號懸臂背麵都有 Gold 鍍層
• -10 表示一盒 10 根針且曲率半徑的標稱值為 20nm
• DNP 後麵啥數字沒有，表示一盒一個 wafer，大概有 300-400 根針，且曲率半徑的標稱值為 20nm
• -S10 表示一盒 10 根針且曲率半徑的標稱值為 10nm
• DNP-S 後麵啥數字沒有，表示一盒一個 wafer，大概有 300-400 根針，且且曲率半徑的標稱值為 10nm

8）ESP 係列的探針
• ESP 後麵帶 A，表示一盒 10 根針，且懸臂背麵有 Al 鍍層
• ESP 後麵帶 AW 表示一個 wafer，大概有 300-400 根針，且懸臂背麵有 Al 鍍層
• ESP 後麵帶 W 表示一個 wafer，但懸臂背麵無鍍層（no coating）
• 隻寫了 ESP，表示一盒 10 根針，但懸臂背麵無鍍層（no coating)

9）Fastscan 係列探針，專門用在 Dimension FASTSCAN 這個 AFM 機型上

10）FESP 係列的探針
• FESP 後麵帶 A，表示一盒 10 根針，且懸臂背麵有 Al 鍍層
• FESP 後麵帶 AW 表示一個 wafer，大概有 300-400 根針，且懸臂背麵有 Al 鍍層
• FESP 後麵帶 W 表示一個 wafer，但懸臂背麵無鍍層（no coating）
• 隻寫了 FESP，表示一盒 10 根針，但懸臂背麵無鍍層（no coating)

11）FIB 係列的探針
• -A 是一盒 5 根，且懸臂背麵有 Al 鍍層；否則就是一盒 5 根，但懸臂背麵無鍍層（nocoating）
• 不同 AFM 機型對應的有不同型號的 FIB 探針，具體請在 AFM 探針篩選中查詢

12）FMV 係列探針
• -A 表示一盒 10 根針，且懸臂背麵有 Al 鍍層
• -AW 表示一個 wafer，大概有 300-400 根針，且懸臂背麵有 Al 鍍層
• -W 表示一個 wafer，但懸臂背麵無鍍層（no coating)
• 隻寫了 FMV，表示一盒 10 根針，但懸臂背麵無鍍層（no coating)
• -PT 表示表示懸臂前麵（含 tip）有 Ptlr 鍍層，導電

13）HAR 係列探針
• -A-10 表示一盒 10 根針，且懸臂背麵有 Al 鍍層

14）HMX 係列探針
• -10 表示表示一盒 10 根針，且懸臂背麵有 Al 鍍層
• -W 表示一個 wafer，且懸臂背麵有 Al 鍍層

15）LTESP 係列探針
• -A 表示一盒 10 根針，且懸臂背麵有 Al 鍍層
• -AW 表示一個 wafer，大概有 300-400 根針，且懸臂背麵有 Al 鍍層
• -W 表示一個 wafer，但懸臂背麵無鍍層（no coating)
• 隻寫了 LTESP，表示一盒 10 根針，但懸臂背麵無鍍層（no coating)

16）MESP 係列探針，導電，懸臂前麵（含 tip）有 Magnetic CoCr 導電塗層
• -HM 表示高磁距 high moment
• -HR 表示高分辨高磁矩（high-resolution, high moment）
• -LM 表示 low moment

17）MLCT 係列
• -bio 和-bio-DC 是為生物樣品優化的探針，tip 的形狀和高度跟 MLCT 不一樣，而且-bio-DC 有熱漂補償，因此對於細胞培養和溫度變化中測量的生物樣品，可以考慮用這款探針。
• MLCT-FB 的鍍層比 MLCT 厚，其他方麵和 MLCT一樣。
• -O 表示沒有 tip。
• -UC 表示沒有鍍層。tip radius 是 20nm

18）MSCT 係列探針
• MSCT-MT-A 隻有一個懸臂，隻能在 innova 上用。
• -UC 表示沒有鍍層。MSCT 相比 MLCT 係列，針尖半徑（tip radius 為 10nm）更小。

19）MSNL 係列，比 MSCT 和 MLCT 係列的針尖半徑更小，隻有 2nm。

20）MLCT\MSCT\MSNL 係列的探針，有鍍層的都是 reflection gold。

21）NCHV 係列，雖然參數和 rtesp-300 差不多，但其是性價比高的探針，隻能做定性的分析，不能拿來做 QNM。

22）NCLV 係列探針也是性價比高的探針

23）NP 係列探針
• -10UC 表示一盒 10 根，且懸臂背麵無鍍層
• -W-UC 表示一盒一個 wafer，且懸臂背麵無鍍層
• NP 後麵跟“G”，表示懸臂前麵和背麵都有 Gold 鍍層；NPG 表示一盒一個 wafer，大概 300-400 根NPG
• -10 表示一盒 10 根
• -O10 表示一盒 10 根，探針無針尖（tipless）且懸臂背麵有 Gold 鍍層
• -OW 表示一盒一個 wafer，探針無針尖（tipless）且懸臂背麵有 Gold 鍍層
• NPV-10 表示一盒 10 根，且懸臂背麵有 Gold 鍍層

24）OBL-10 探針，是不能調角度的，懸臂的傾角是±3°，不能裝在 Dimension afm 上。

25）PEAKFORCE-HIRS 係列探針，tip radius 隻有 1nm, 而且頻率都是 100KHz 以上，可以做高分辨成像。

26）PFDT係列，專門用在有peakforce deep trench工作模式的Dimension icon機型上測Holes/Trenches

27）PFQNE-AL 探針，導電，是專門為 peakforce KPFM 模式優化的探針。由於部分參數需要保密，目前可展示的參數不全

28）PT 係列是做 STM 模式用的探針

29）RESP 係列探針
• RESP 後麵跟“A”，表示懸臂背麵有 Al 鍍層，且一盒有 10 根
• RESP 後麵跟“AW”，表示懸臂背麵有 Al 鍍層，且一盒有一個 wafer，大概 300-400根
• RESP 後麵跟“ ”，表示懸臂背麵無鍍層，且一盒有 10 根
• -10 表示共振頻率是 10KHz
• -20 表示共振頻率是 20KHz
• -40 表示工作頻率是 40KHz

30）RFESP 係列探針
• RFESP 後麵跟“A”，表示懸臂背麵有 Al 鍍層，且一盒有 10 根
• RFESP 後麵跟“AW”，表示懸臂背麵有 Al 鍍層，且一盒有一個 wafer，大概 300-400根
• RFESP 後麵跟“ ”，表示懸臂背麵無鍍層，且一盒有 10 根
• -190 表示共振頻率是 190KHz
• -75 表示共振頻率是 75KHz
• -40 表示工作頻率是 40KHz

31）RMN 係列探針，導電
• 固體金屬（Solid Metal）探針，有優良的導電性，並且不會出現金屬塗層矽探針所產生的薄膜粘附問題。
• 根據不同的應用對應有不同的型號可以選擇

32）RTESP 係列探針
• RTESP 後麵跟“A”，表示懸臂背麵有 Al 鍍層，且一盒有 10 根
• RTESP 後麵跟“AW”，表示懸臂背麵有 Al 鍍層，且 一盒有一個 wafer，大概 300-400 根
• RTESP 後麵跟“ ”，表示懸臂背麵無鍍層，且一盒有 10 根
• -150 表示共振頻率是 150KHz，-150-30 屬於預校準探針，表示共振頻率是 150KHz，且曲率半徑是 30nm
• -300 表示共振頻率是 300KHz；-300-30 屬於預校準探針，表示共振頻率是 300KHz，且曲率半徑是 30nm
• -525 表示工作頻率是 525KHz；-525-30 屬於預校準探針，表示共振頻率是 525KHz，且曲率半徑是 30nm

33）SAA-HPI 係列 探針，
• -30 表示是預校準探針，曲率半徑為 30nm
• -SS 表示超尖探針，曲率半徑的標稱值為 1nm
預校準的探針有：
• SAA-HPI-30： 0.25N/m, k certified, controlled end radius, 一盒5根
• RTESPA-150-30： 5N/m, k certified, controlled end radius, 一盒5根
• RTESPA-300-30： 40N/m, k certified, controlled end radius, 一盒5根
• RTESPA-525-30： 200N/m, k certified, controlled end radius,一盒5根

34）SCANASYST 係列探針，
專門為 SCANASYST（智能模式）優化的探針

35）SCM 係列探針，導電，懸臂前麵（含 tip）有 Conductive PtIr 或Conductive PtSi 鍍層

36）SMIM 係列探針，導電

37）SNL 係列探針，
• -10 表示一盒 10 根；
• -W 表示一盒一個 wafer，大概 300-400 根

38）SSRM-DIA 探針，導電

39）TESP 係列探針
• TESP 後麵跟後麵跟“A”，表示懸臂背麵有 Al 鍍層，且一盒有 10 根
• TESP 後麵跟“AW”，表示懸臂背麵有 Al 鍍層，且一盒有一個 wafer，大概 300-400根
• TESP 後麵跟“D”，表示 DLC 塗層矽探針，其表麵硬化類的金剛石(DLC)塗層，目的是為了增加 tip 壽命，且一盒 10 根
• TESP 後麵跟“DW”，表示 DLC 塗層矽探針，其表麵硬化類金剛石(DLC，Diamond-LikeCarbon)塗層，目的是為了增加 tip 壽命，且一盒一個 wafer
• TESP 後麵跟“ ”，表示懸臂背麵無鍍層，且一盒有 10 根
• -HAR 表示具有高縱橫比(HAR)探針，是具有高/深幾何形狀的樣品在進行 tapping 模式成像下的理想選擇。
• -V2 表示高質量、新設計的探針
• -SS 表示超尖針尖，針尖曲率半徑標稱值為 2nm，且一盒 10 根
• -SSW 表示超尖針尖，針尖曲率半徑標稱值為 2nm，且一盒一個 wafer

40）VITA 係列探針，做熱分析或者做掃描熱分析的探針，具體可以通過探針網站搜索對應 的型號和參數、適合的 AFM 機型等信息。

41）VTESP 係列探針
是 visible apex 形狀的探針，tip 在懸臂前端，可以用來定位。 OLTESPA-R3，OSCM-PT -R3（導電探針）和 OTESPA-R3，VTESP 係列探針是 visible apex 形狀的探針，tip 在懸臂前端，可以用來定位。
• VTESP 後麵跟“A”，表示懸臂背麵有 Al 鍍層
• -300 表示共振頻率為 300KHz
• -70 表示共振頻率為 70KHz
• -300（或-70）後麵有“-W”，表示一盒一個 wafer
• -300（或-70）後麵有“ ”，表示一盒 10 根
